TCK36斜床身数控车床

本机为整体式床座,全封闭防护罩(选配半封闭式),集中润滑滑装置润滑各滑动面,使整体获得了较佳性价比,效率高、精度高、可靠性好,可以车削内外圆柱面、圆柱面、圆弧面和其他回转及端面、螺纹,并配有四工位自动转位选择刀架,工作可靠,可实现多工位连续加工。

选型热线
15398645381
获取产品资料
  • 产品参数

04-x1


TCK36斜床身数控车床产品特点:

KND1000T系统,斜床身数控车床配备多工位刀塔或动力刀塔,可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件,具有直线插补、圆弧插补各种补偿功能,并在复杂零件的批量生产。

高刚性的结构设计:床身采用整体铸造成形,床身导轨45°倾斜布局,具备较大的承载截面,有良好的刚性和吸震性,可保证高精度切削加工。

高效率、低噪音设计:机床主传动系统采用交流伺服电机驱动,配合高效率并联V型皮.带直接传动主轴。避免了齿轮箱传动链引起的噪音问题。

高速、高刚性的主轴:主轴单元前三后二端采用精密高速主轴轴承组,并施加适当的预紧力,配合佳的跨距支撑以及箱式主轴箱,使主轴具有高刚性和高速运转能力。

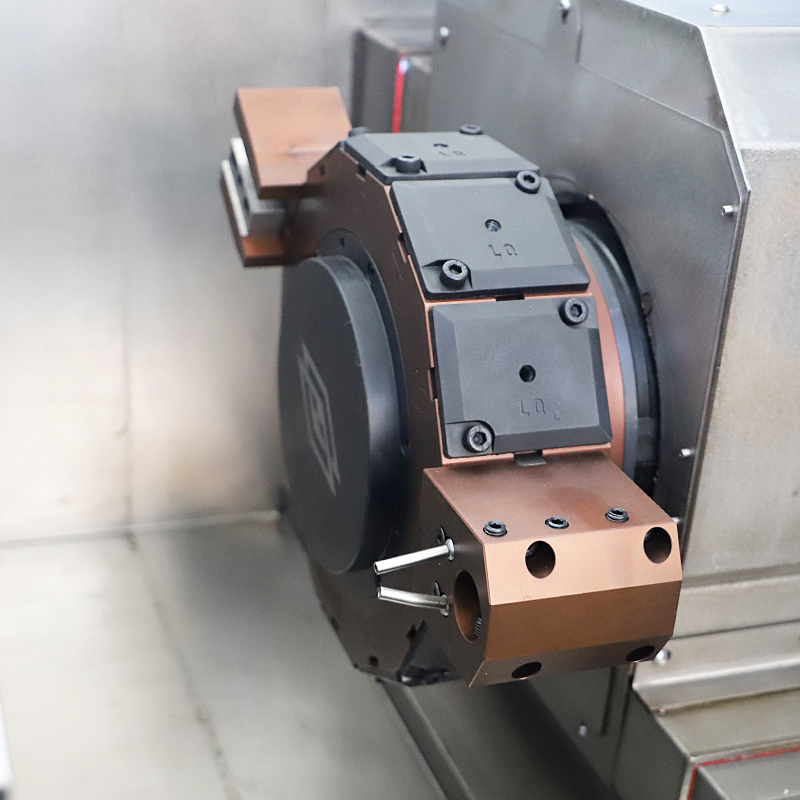

高可靠性的刀架:可选配高刚性液压伺服刀塔,具有较高的可靠性和重复定位精度。

精密、快速的纵横向驱动:机床选用台湾银泰滚珠丝杠和银泰直线滚珠导轨,传动效率高,精度保持性好,使机床刀架移动快速稳定,且定位精度高。

自动集中润滑系统:可保证持续有效的导轨及滚珠丝杠润滑。

全封闭的防护:机床为全封闭防护,避免了冷却液的泄露。外观造型美观大方宜人,充分体现了人机功能,为操作者提供安全舒适的工作环境。


TCK36斜床身数控车床技术参数:

参数项  目TCK36A
主要参数床面 大上回转直径Φ360mm

刀架上 大加工直径Φ170mm
主轴及卡盘参数 大加工长度300mm
主轴头形式A2-5

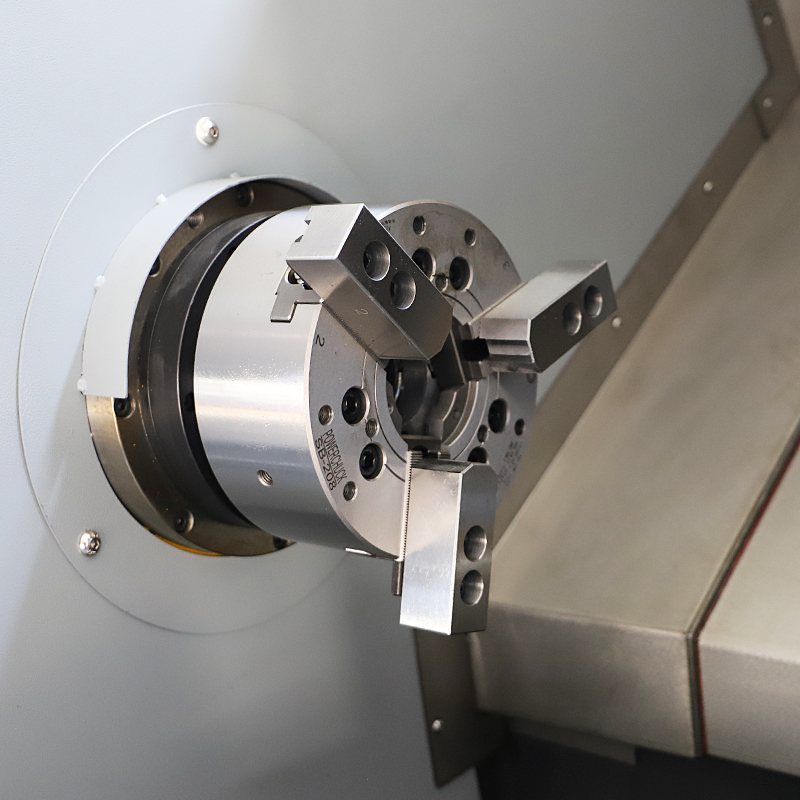

夹紧形式液压夹头/液压卡盘
主轴电机功率3.7(KW)
进给部分参数主轴 高转速4000rpm
主轴通孔直径Φ48mm
外型X轴极限行程310mm
X轴电机扭矩6N.M
X/Z轴线轨规格30/30
Z轴极限行程350mm
Z轴电机扭矩6 N.M
X、Z轴连接方式直联
床身形式及斜度2150×1500×1750
外型尺寸(长×宽×高)
重量重量(约重)2200kg
